Suwmiarka - budowa, zastosowanie i obsługa krok po kroku

Suwmiarka to narzędzie, które każdy majsterkowicz powinien mieć w swojej skrzynce czy przydomowym warsztacie. Sprawdzi się przy precyzyjnych pomiarach zewnętrznych, wewnętrznych oraz określania głębokości otworów czy uskoków. Aby jednak pomiar był w pełni wiarygodny, musimy wiedzieć, jak posługiwać się suwmiarką.

Z tego artykułu dowiesz się:

• jak korzystać z suwmiarki,
• do czego służy suwmiarka,
• z czego składa się suwmiarka,
• jak wygląda budowa suwmiarki,
• jak odczytać wynik z suwmiarki.

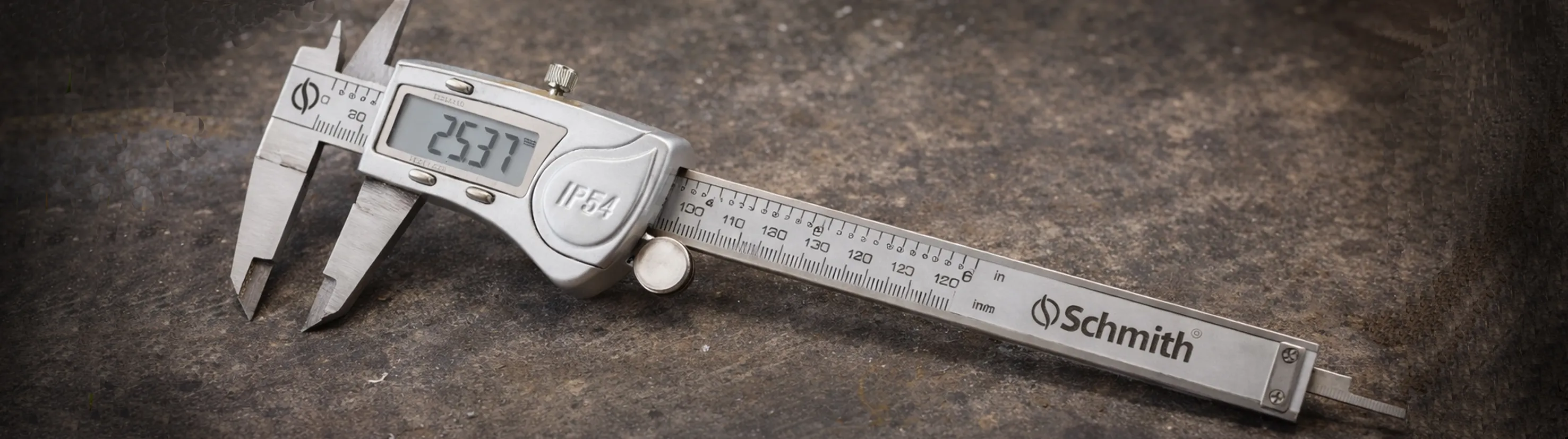

Budowa suwmiarki

Precyzja tego narzędzia pomiarowego wynika z jego specyficznej konstrukcji . Przemyślane elementy suwmiarki wpływają na jej możliwości pomiarowe i dokładność. Jak wygląda klasyczna budowa suwmiarki analogowej, która od lat stanowi wzór dla precyzyjnych pomiarów warsztatowych?

Prowadnica (liniał)

To główny element nośny całego narzędzia, wykonany zazwyczaj ze sztywnego płaskownika stalowego. Na prowadnicy naniesiona jest skala główna, zazwyczaj z podziałką milimetrową, a często także calową na górnej krawędzi. Liniał stanowi bazę konstrukcyjną dla wszystkich pozostałych części suwmiarki i musi być idealnie prosty, aby suwak przesuwał się bez oporów i zacięć.

Szczęki nieruchome

Stanowią one stały punkt odniesienia dla wszystkich pomiarów. Są trwale połączone z prowadnicą (stanowią z nią jedną całość lub są trwale przymocowane). To właśnie do tych szczęk dociskamy mierzony przedmiot, dlatego ich powierzchnie stykowe muszą być idealnie gładkie i prostopadłe do osi liniału.

Szczęki ruchome

Są integralną częścią suwaka i przemieszczają się wraz z nim wzdłuż prowadnicy. To właśnie ich położenie względem szczęk nieruchomych określa wymiar mierzonego elementu. W zależności od rodzaju pomiaru (zewnętrzny lub wewnętrzny), wykorzystuje się odpowiednie pary szczęk.

Suwak

Jest to ruchomy element, który precyzyjnie przesuwa się po liniale. Na suwaku znajdują się kluczowe części suwmiarki odpowiedzialne za odczyt wartości ułamkowych. Suwak musi być idealnie spasowany z prowadnicą, aby uniknąć błędów wynikających z luzów bocznych, które mogłyby zafałszować wynik pomiaru.

Noniusz

To pomocnicza podziałka umieszczona bezpośrednio na suwaku. To właśnie dzięki niej wiemy, jak odczytać wynik z suwmiarki z dokładnością o wiele większą niż wynikałoby to z podziałki milimetrowej liniału. Noniusz pozwala na odczyty z dokładnością do 0,05 mm, 0,02 mm, a w niektórych modelach nawet 0,01 mm.

Głębokościomierz

Wąska, płaska listwa wysuwająca się z końca prowadnicy wraz z ruchem suwaka. Pozwala na sprawdzenie, jak głęboki jest dany otwór, gniazdo śruby czy wpust. Jest to niezwykle przydatne narzędzie, którego nie zastąpi żadna klasyczna linijka.

Śruba blokująca

Niewielkie pokrętło umieszczone na górze suwaka, które pozwala na unieruchomienie go w konkretnej pozycji. Jest to funkcja niezbędna, gdy chcemy przenieść dany wymiar na inny materiał bez ryzyka poruszenia suwakiem lub gdy musimy zabezpieczyć wynik przed odczytem w innym miejscu niż miejsce pomiaru.

Pokrętło suwaka

Często występujące w formie rolki radełkowanej lub specjalnego występu pod kciuk. Ułatwia ono precyzyjne i płynne przesuwanie szczęk jedną ręką, co jest niezwykle ważne przy delikatnych pomiarach, gdzie zbyt mocny docisk mógłby odkształcić mierzony detal. Wszystkie te elementy suwmiarki muszą ze sobą idealnie współpracować, aby uniknąć błędów pomiarowych.

Zastosowanie suwmiarki

Suwmiarka to wyjątkowo wszechstronne i uniwersalne narzędzie. Znając jej zasadę działania możemy śmiało wykorzystać jej możliwości w codziennej pracy. Prawidłowe korzystanie z suwmiarki pozwala na wykonanie trzech podstawowych rodzajów pomiarów:

Pomiar wymiarów zewnętrznych

Do pomiaru wymiarów zewnętrznych wykorzystujemy dolne, duże szczęki. Używanie suwmiarki w ten sposób pozwala na błyskawiczne zmierzenie grubości blachy, średnicy wałka, śruby czy zewnętrznej szerokości dowolnego detalu. Przedmiot umieszczamy między szczękami i dosuwamy je do momentu wyczucia lekkiego oporu.

Pomiar wymiarów wewnętrznych

Służą do tego górne, mniejsze szczęki o charakterystycznym, zaostrzonym kształcie. Wkładamy je do środka rury, otworu w płycie czy rowka, a następnie rozsuwamy suwak aż do momentu, gdy obie krawędzie szczęk zetkną się z wewnętrznymi ściankami mierzonego elementu.

Pomiar głębokości

Wykorzystując wysuwany trzpień umieszczony na końcu prowadnicy, możemy precyzyjnie zmierzyć głębokość otworów nieprzelotowych. Końcówkę prowadnicy opieramy o krawędź otworu, a następnie wysuwamy głębokościomierz do momentu, aż jego koniec dotknie dna.

Jak obsługiwać suwmiarkę?

Nawet najlepsza suwmiarka nie poradzi sobie z precyzyjnym pomiarem, jeśli popełnimy podstawowe błędy podczas jej użytkowania. Oto jak wygląda profesjonalne posługiwanie się suwmiarką:

1. Przygotowanie do pomiaru

Pierwszym krokiem jest zadbanie o miejsce pracy oraz o czystość samego narzędzia. Zanim zaczniesz, wyczyść miękką szmatką powierzchnie pomiarowe szczęk oraz mierzony przedmiot. Nawet mikroskopijne opiłki metalu, pył czy resztki smaru mogą zafałszować wynik o kilka setnych milimetra. Następnie sprawdź zerowanie: po całkowitym zaciśnięciu szczęk „zero” na podziałce noniusza musi idealnie pokrywać się z „zerem” na skali głównej liniału. Jeśli tak nie jest, narzędzie wymaga regulacji lub naprawy w profesjonalnym serwisie.

1. Wykonanie pomiaru

Rozsuń szczęki na odległość nieco większą niż wymiar przedmiotu, umieść go między nimi (pamiętając, by znajdował się jak najgłębiej między szczękami, a nie na ich końcach, co minimalizuje błąd ugięcia) i delikatnie dociśnij suwak. Bardzo ważne jest, aby nie używać nadmiernej siły – materiał oraz samo narzędzie mogą ulec minimalnemu odkształceniu sprężystemu pod wpływem zbyt mocnego nacisku. Szczęki muszą przylegać płasko i równolegle do mierzonej powierzchni.

1. Zabezpieczenie wyniku

Jeśli mierzysz coś w trudno dostępnym miejscu (np. pod samochodem lub wewnątrz szafki sterowniczej) i nie widzisz skali, po ustaleniu wymiaru dokręć śrubę blokującą suwak. Dopiero po tym kroku wyjmij suwmiarkę. Zabezpieczenie to daje pewność, że podczas wyjmowania narzędzia wymiar nie ulegnie przypadkowemu przesunięciu.

1. Odczyt wyniku

Jak powinno wyglądać posługiwanie się suwmiarką, aby uzyskać bezbłędny odczyt? Proces ten wymaga skupienia i dobrego oświetlenia. Najpierw sprawdź, ile pełnych milimetrów na skali głównej wskazuje kreska oznaczająca „zero” na podziałce noniusza. To wartość całkowita. Następnie spójrz na podziałkę noniusza i znajdź tę jedną kreskę, która idealnie, w linii prostej, pokrywa się z dowolną kreską na skali głównej liniału. Wartość tej kreski na noniuszu (np. 0,45) dodaj do odczytanych wcześniej pełnych milimetrów.

Prawidłowe korzystanie z suwmiarki to umiejętność, która przychodzi z praktyką. Bez względu na to, czy skręcasz silnik, czy budujesz precyzyjne meble, narzędzie będzie Twoim najwierniejszym doradcą w kwestii wymiarów.
